24F-24M+同轴适配器的概述及特点

2024/4/9 16:02:16

浏览次数: 7

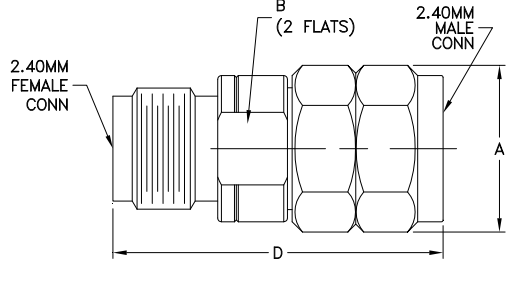

Mini Circuits的24F-24M+是一款2.4 mm-F至2.4 mm-M同轴适配器，支持从DC到50 GHz的广泛应用。该模型提供了优异的VSWR、低插入损耗和平坦的频率响应。24F-24M+采用钝化不锈钢结构，尺寸仅为0.72英寸（长）x 0.36英寸（直径）。

24F-24M+同轴适配器的概述及特点

特点

超宽带，DC-50 GHz

平坦响应

低插入损耗，0.12 dB

出色的VSWR，1.06:1
