35F-35F50+射频连接器适配器的概述及特点

2024/4/9 16:11:57

浏览次数: 9

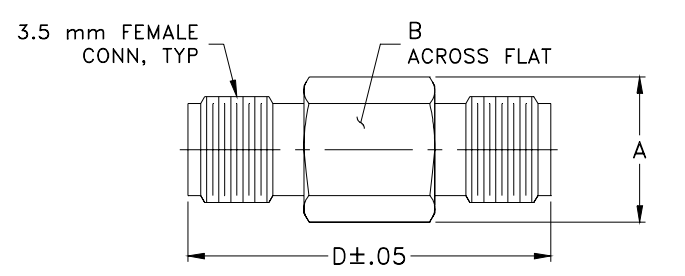

35F-35F50+是Mini-Circuits的一款射频连接器适配器。

特点

平坦响应

优秀的VSWR，典型值为1.05。高达18GHz和1.08标准。高达34 GHz

低成本适配器，有现货供应

坚固的不锈钢机身，钝化

3.5毫米连接器与SMA、K、2.92毫米连接器匹配

应用

射频电缆与设备的互连
