35M-35M50+同轴适配器的概述及特点

2024/4/9 16:21:08

浏览次数: 3

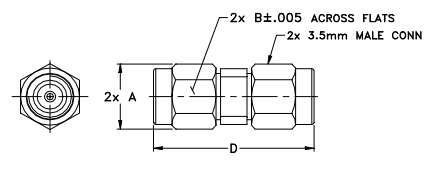

Mini Circuits的35M-35M50+是一款3.5毫米至3.5毫米同轴适配器，支持从DC到34 GHz的广泛应用。该模型提供了优异的VSWR、低插入损耗和平坦的频率响应。35M-35M50+采用坚固、钝化的不锈钢结构，尺寸仅为0.86英寸（长）x 0.36英寸（直径）。

特点

超宽带，DC-34 GHz

平坦响应

低插入损耗，0.10 dB

出色的VSWR，1.03:1
