185B-185B+同轴电缆的概述及特点

2024/4/9 16:43:30

浏览次数: 4

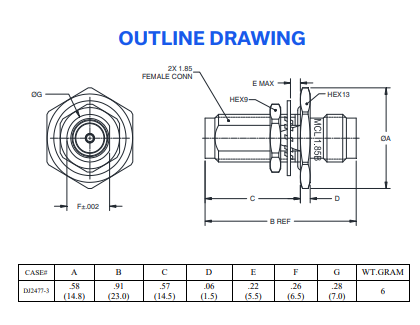

Mini Circuits185B-185B+是一款1.85 mm-F至1.85 mm-F同轴电缆，带隔板适配器，支持从DC到67 GHz的广泛应用。该模型提供了优异的VSWR、低插入损耗和平坦的频率响应。185B-185B+采用钝化不锈钢结构，长度仅为0.91英寸。

特点

优秀的VSWR，1.08标准。高达67 GHz

插入损耗低，典型值为0.6 dB。高达67 GHz

不锈钢主体，钝化
