185F-185F+适配器的概述及特点

2024/4/11 17:06:06

浏览次数: 5

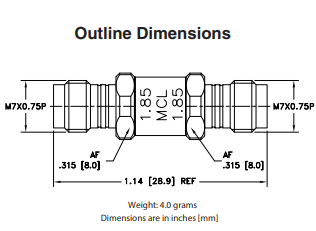

Mini Circuits的185F-185F+是一款同轴1.85 mm-F至1.85 mm-F适配器，支持从DC到67 GHz的广泛应用。该模型提供了优异的VSWR、低插入损耗和平坦的频率响应。185F-185F+采用钝化不锈钢结构，长度仅为1.14英寸。

特点

•超宽带，DC-67 GHz

•响应平淡

•插入损耗低，典型值为0.3 dB。

•出色的VSWR，典型值为1.05:1。

185F-185F+适配器的概述及特点
