KB-KB50+同轴电缆的概述及特点

2024/4/11 17:19:32
浏览次数: 8

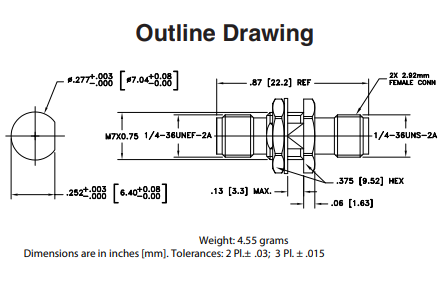

Mini Circuits的KB-KB50+是一款2.92mm-F至2.92mm-F的同轴电缆，带隔板适配器，支持从DC到40 GHz的广泛应用。该模型提供了优异的VSWR、低插入损耗和平坦的频率响应。KB-KB50+采用坚固、钝化的不锈钢结构，尺寸仅为0.88“（l）x 0.43”（直径）。

KB-KB50+同轴电缆的概述及特点

KB-KB50+同轴电缆的概述及特点

特点

•响应平淡

•卓越的VSWR，1.05典型值@20 GHz和1.06典型值。高达40 GHz

•低成本适配器，有现货供应

•坚固耐用的不锈钢机身，经过钝化处理

•可进行500次配对循环

•2.92mm连接器与SMA、K、3.5mm连接器匹配
在线留言询价
