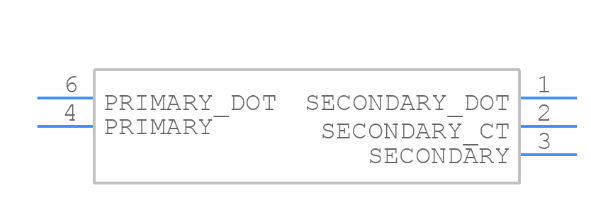

TC4-1T+射频变压器的概述及特点

2024/4/15 17:06:39

浏览次数: 7

TC4-1T+是Mini-Circuits的一款射频变压器，其工作频率最小0.5MHz，最大300MHz，1:4，符合ROHS标准

TC4-1T+射频变压器的概述及特点

特点

宽带0.5-300 MHz，可用于0.2-450 MHz

良好的回报损失

阻抗匹配

带引线的塑料底座

可水洗
