德州仪器ULN2803ADWR的概述及特点

2024/5/7 11:45:26
浏览次数: 2

ULN2803A器件是一个50伏、500毫安的达林顿晶体管阵列。该设备由八对NPN达林顿对组成，具有高压输出和用于切换电感负载的公共阴极箝位二极管。每个达林顿对的集电极额定电流为500mA。达林顿对可以并联连接以获得更高的电流能力。应用包括继电器驱动器、锤子驱动器、灯驱动器、显示驱动器（LED和气体放电）、线路驱动器和逻辑缓冲器。ULN2803A器件的每个达林顿对都有一个2.7-kΩ的串联基极电阻器，用于直接与TTL或5V CMOS器件一起操作。

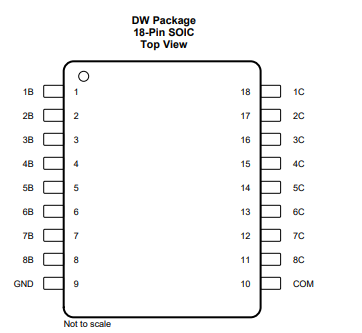

德州仪器ULN2803ADWR的概述及特点

特点

•500 mA额定集电极电流（单输出）

•高压输出：50 V

•输出箝位二极管

•与各种类型的逻辑兼容的输入
