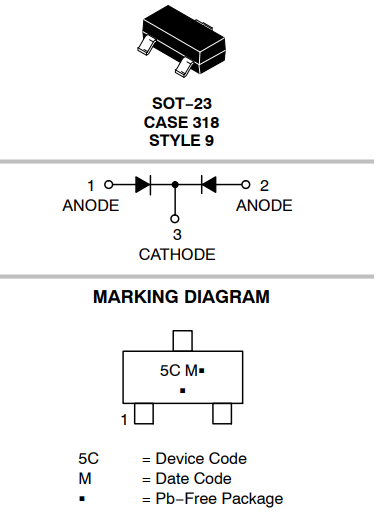

BAT54CLT1G肖特基二极管的概述及特点

2024/5/7 13:59:51

浏览次数: 3

这些肖特基势垒二极管设计用于高速开关应用、电路保护和电压箝位。极低的正向电压降低了传导损耗。微型表面贴装封装非常适合空间有限的手持式和便携式应用。

特点

极快的切换速度

低正向电压−0.35 V（典型值）@IF=10 mAdc

AEC合格且具备PPAP能力

汽车和其他需要独特现场和控制变更要求的应用程序的S前缀

这些设备不含Pb−、无卤素/BFR，符合RoHS标准
