LM211D电压比较器的概述及特点

2024/5/7 14:10:57
浏览次数: 4

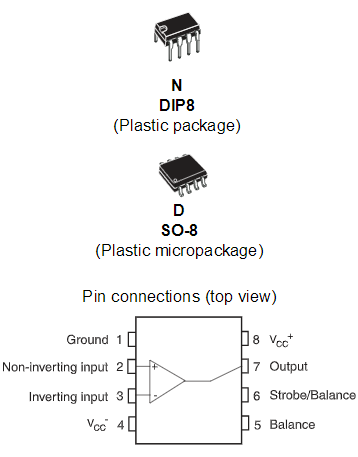

LM211D是具有低输入电流的电压比较器。它们还被设计为在宽范围的电源电压下工作：从标准的±15V运算放大器电源到用于IC逻辑的单个+5V电源。它们的输出与RTL-DTL、TTL以及MOS电路兼容，可以在高达50mA的输出电流下切换高达+50V的电压。

LM211D电压比较器的概述及特点

特点

最大输入电流：150nA

最大偏置电流：20nA

差动输入电压范围：±30V

功耗：±15V时为135mW

电源电压：+5V至±15V

输出电流：50mA
