AD623ARZ-R7仪表放大器的概述及应用

2024/5/7 14:27:14
浏览次数: 4

AD623ARZ-R7是一款集成式单电源或双电源仪表放大器，采用3 V至12 V电源电压时提供轨到轨输出摆幅。通过单一增益设置电阻进行编程，并遵照8引脚工业标准引脚排列配置，赋予用户出众的灵活性。

AD623ARZ-R7采用双极性和单极性电源供电，能保持出色的性能。不接外部电阻时，AD623ARZ-R7采用单位增益配置(G = 1)；连接外部电阻时，可通过编程实现最高增益1000。提高交流共模抑制比(CMRR)并增加增益可使AD623具有出色的精度；由于CMRR在最高200 Hz时保持稳定，因此线路噪声谐波得到抑制。AD623具有宽输入共模范围，可以放大共模电压低至地电压以下150 mV的信号。

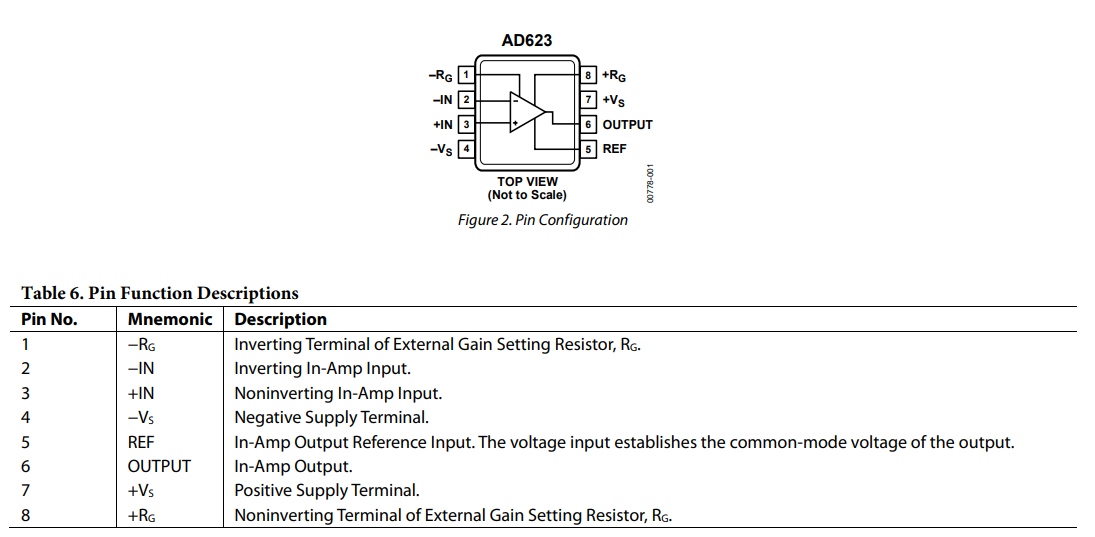

AD623ARZ-R7仪表放大器的概述及应用

应用

• 低功耗医疗仪器

• 传感器接口

• 热电偶放大器

• 工业过程控制

• 差动放大器

• 低功耗数据采集
