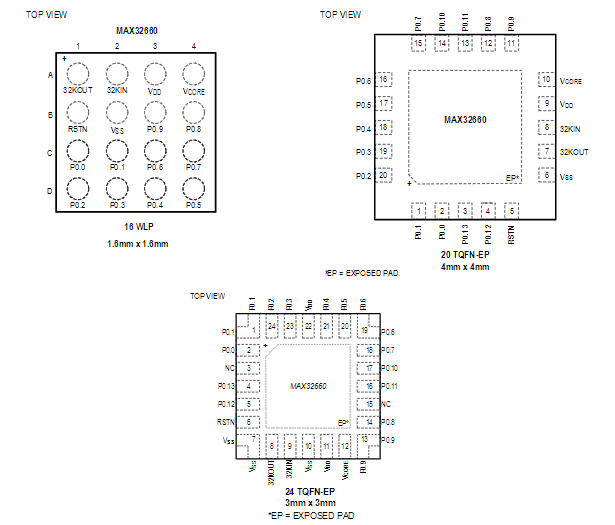

MAX32660GWE+T亚德诺单片机的概述及特性、引脚图

2024/5/27 11:09:36
浏览次数: 4

在DARWIN系列中，MAX32660是一款超低功耗、经济高效、高度集成的32位微控制器，专为电池供电设备和无线传感器设计。它将灵活多样的电源管理单元与强大的Arm®Cortex®-M4处理器结合在一起，该处理器具有业界最小的浮点单元（FPU）：1.6mm x 1.6mm，16凸点WLP或4mm x 4mm，20引脚TQFN-EP，或3mm x 3mm，24引脚TQFN-EP。MAX32660能够在不影响电池寿命的情况下实现复杂传感器处理的设计。它还为传统设计提供了一条从8位或16位微控制器轻松且成本最优的升级路径。该设备支持SPI、UART和I2C通信，同时还集成了高达256KB的闪存和96KB的RAM，以容纳应用程序和传感器代码。可提供通过I2C、UART或SPI的可选引导加载程序。

特性

• 用于可穿戴设备的高效微控制器

• 内部振荡器工作频率高达96MHz

• 256KB闪存存储器

• 96KB SRAM，可选择置于最低功耗备份模式

• 16KB指令缓存

• 存储器保护单元(MPU)

• 1.1V VCORE低电源电压

• 3.6V GPIO工作范围

• 内部LDO提供单电源工作

• 宽工作温度范围：-40°C至+105°C

• 电源管理最大程度延长电池应用的工作时间

• 从闪存执行代码时功耗为85µW/MHz

• 备份模式下全存储器保持功耗为2µA @ VDD = 1.8V

• 超低功耗RTC：450nA @ VDD=1.8V

• 内部80kHz环形振荡器

• 最优外设组合，提高平台扩展性

• 多达14个通用I/O引脚

• 多达2个SPI主机/从机

• I2S主机/从机

• 多达2个UART

• 多达2个I2C主机/从机，速度高达3.4Mbps

• 四通道标准DMA控制器

• 3个32位定时器

• 看门狗定时器
