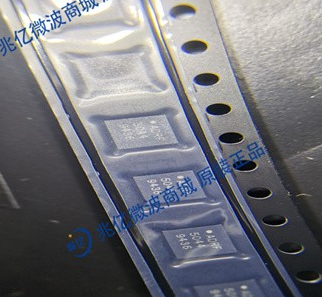

现货ADRF5044BCCZN-R7射频开关的概述及特性应用

2024/6/3 17:18:13

浏览次数: 7

ADRF5044 是一款利用硅工艺制造的通用单极四投 (SP4T) 开关。它采用 24 端子岸面栅格阵列 (LGA) 封装，在 100 MHz 至 30 GHz 频率范围内具有隔离程度高、插入损耗低等特点。

该宽带开关需要双电源电压（+3.3 V 和 −3.3 V），并提供互补金属氧化物半导体 (CMOS)/低电压晶体管-晶体管逻辑 (LVTTL) 逻辑兼容控制。

特性

• 超宽带频率范围： 100 MHz 至 30 GHz

• 非反射 50 Ω 设计

• 低插入损耗： 20 GHz 至 30 GHz 时为 2.6 dB

• 高隔离： 20 GHz 至 30 GHz 时为 43 dB

• 高输入线性度• P1dB： 28 dBm（典型值）

• IP3： 50 dBm（典型值）

• 高功率处理能力• 24 dBm 直通路径

• 24 dBm 终止路径

• 无低频杂散信号

• 0.1 dB 建立时间（50% VCTL 至 0.1 dB 的最终 RF 输出）： 37 ns

• 24 端子 LGA 封装

应用

• 测试仪器仪表

• 微波无线电和甚小孔径终端 (VSAT)

• 军用无线电、雷达和电子对抗措施 (ECM)

• 宽带电信系统

点击采购：ADRF5044BCCZN-R7
