QCN-8+功分器现货的概述、特点等详细资料

2024/6/3 17:36:01

浏览次数: 3

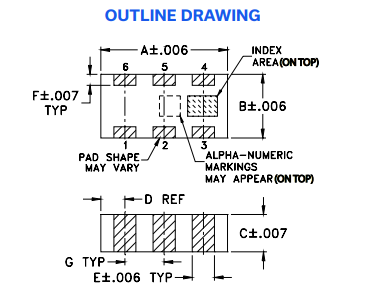

QCN-8+是Mini-Circuits品牌的一款功分器型号，组合器，其工作频率最小450MHz，最大750MHz，最大0.9dB插入损耗，0.120 X 0.060英寸，0.035英寸高，符合ROHS标准，超小型陶瓷外壳FV1206-1，6针。

特点

插入损耗低，典型值为0.6 dB。

环绕式端子，可焊性极佳

超小型，0.12“X0.06”X0.035“

常见应用

平衡放大器

调制器

超高频

点对点无线电

点击采购：QCN-8+功分器

QCN-8+功分器现货的概述、特点等详细资料
