MTY2-243+变压器芯片的概述及特性

2024/6/4 16:58:44
浏览次数: 5

Mini Circuits MTY2-243+是一款阻抗比为2:1的宽带MMIC巴伦变压器，适用于10至24 GHz的广泛应用。该模型采用HBT工艺技术制造，具有出色的可重复性，具有低插入损耗、低振幅不平衡、低相位不平衡和高达+31 dBm（1.25W）的射频输入功率处理能力。该单元安装在一个小型2x2x1mm QFN封装中，具有低电感、优异的热效率和高ESD额定值。

特点

•宽带，10至24 GHz

•低相位不平衡，6度，振幅不平衡，0.7 dB典型值。

•微型尺寸（2 x 2 x 1 mm）

•低成本

•可水洗

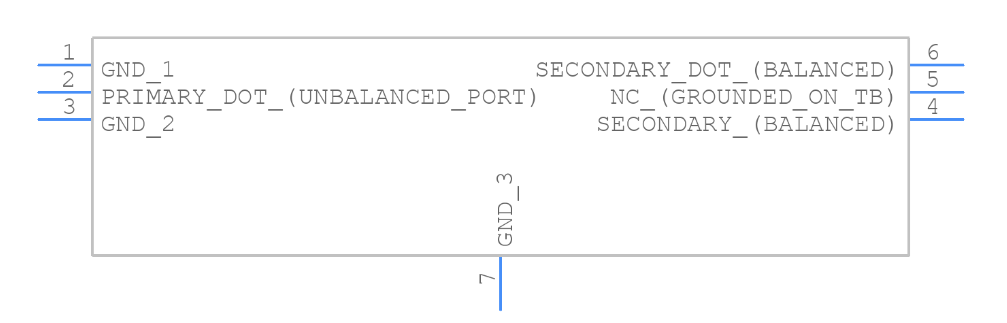

MTY2-243+变压器芯片的概述及特性

点击采购：MTY2-243+
