HFCN-103+滤波器的概述及特性

2024/6/4 17:03:37
浏览次数: 4

HFCN-103+是基于LTCC的7段设计，将现有HFCN系列的高频截止范围扩展到10 GHz。以前依靠大型分布式滤波器元件来支持这些较低频率的系统可以通过将HFCN-103+集成到新的设计中来节省空间和系统复杂性。这些滤波器以EIA1206封装尺寸提供，并且具有30dB的典型阻带抑制。

特点：

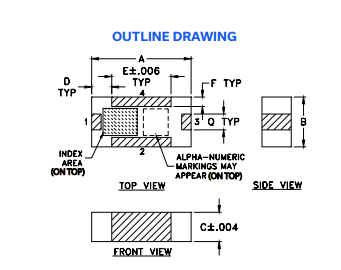

小尺寸（0.12 x 0.06 x.04“）

 7个部分

温度稳定

出色的动力操控，7W

密封

成本低

HFCN-103+滤波器的概述及特性

点击采购：HFCN-103+
在线留言询价
