现货型号HMC637ALP5E集成电路的概述及特性分析

2024/6/4 17:17:22
浏览次数: 2

HMC637ALP5E是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)分布式功率放大器，工作频率范围为0.1 GHz至6 GHz。该放大器提供13 dB增益、44 dBm输出三阶交调截点(IP3)和29 dBm输出功率（1 dB增益压缩），功耗为400 mA（采用12 V电源）。HMC637ALP5E在100 MHz至6 GHz范围内的增益平坦度为±0.75 dB，因而非常适合电子战(EW)、电子对抗(ECM)、雷达和测试设备应用。HMC637ALP5E放大器射频(RF) I/O内部匹配至50 Ω，且5 mm × 5 mm引脚架构芯片级封装(LFCSP)与大规模表贴技术(SMT)组装设备兼容。

特性

• P1dB输出功率：29 dBm

• 增益：13 dB

• 输出IP3：44 dBm

• 50 Ω匹配输入/输出

• 32引脚、5 mm × 5 mm LFCSP封装：25 mm2

扩展工业温度范围：-55℃至+105°C

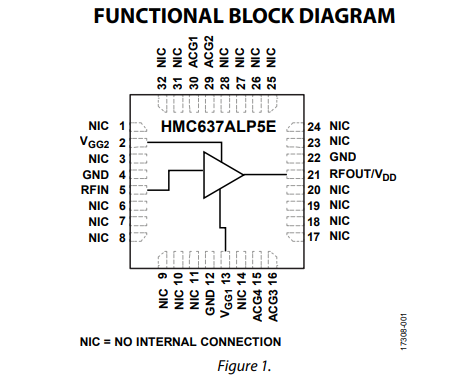

现货型号HMC637ALP5E集成电路的概述及特性分析

点击采购：现货型号HMC637ALP5E
在线留言询价
