LM741运算放大器的概述及特性分析

2024/6/7 10:56:33
浏览次数: 4

LM741系列是通用运算放大器，其性能优于LM709等行业标准。在大多数应用中，它们是709C、LM201、MC1439和748的直接插件替代品。放大器提供了许多功能，使其应用几乎是万无一失的：输入和输出的过载保护，超过共模范围时无锁存，以及无振荡。LM741C与LM741和LM741A相同，不同之处在于LM741C的性能在0°C至+70°C的温度范围内得到保证，而不是在−55°C至+125°C的范围内。

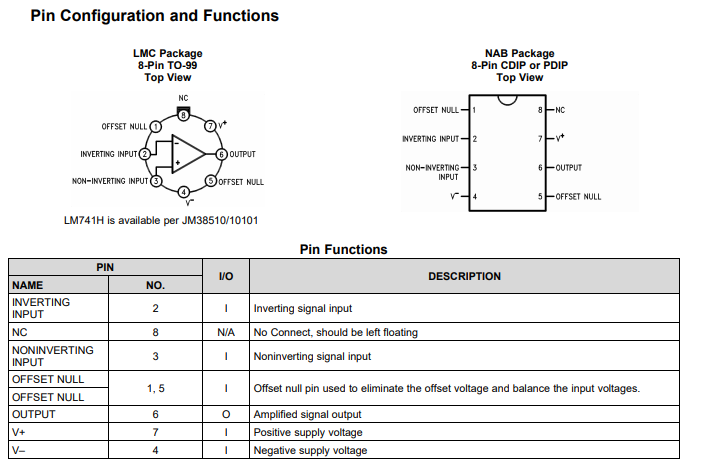

LM741运算放大器的概述及特性分析

特性

•输入和输出过载保护

•超过共模范围时无闩锁
