LM311具有选通信号的高速 30V 差分比较器

2024/6/7 10:59:14
浏览次数: 3

LM311器件是单个高速电压比较器。这些设备设计用于在大范围的电源电压下工作，包括运算放大器的±15-V电源和逻辑系统的5-V电源。输出电平与大多数TTL和MOS电路兼容。这些比较器能够驱动灯或继电器，并在50mA下切换高达50V的电压。所有输入和输出都可以与系统接地隔离。输出可以驱动参考地、VCC+或VCC-的负载。可提供偏移平衡和选通功能，输出可以有线或连接。如果选通为低，则输出处于断开状态，而与差分输入无关。

特性

•快速响应时间：165 ns

•频闪功能

•最大输入偏置电流：300 nA

•最大输入偏移电流：70 nA

•可通过单个5V电源运行

•可用于Q-Temp Automotive

•高可靠性汽车应用

•配置控制和打印支持

•符合汽车标准

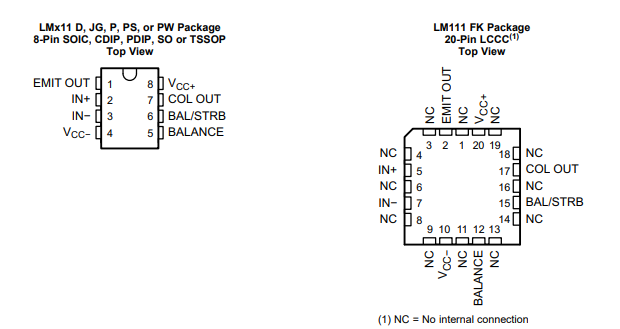

LM311具有选通信号的高速 30V 差分比较器
