AD5677R低功耗、数模转换器(DAC)的概述及特性

2024/6/18 16:58:55
浏览次数: 3

AD5677R为低功耗、16通道、12/16位、缓冲电压输出、数模转换器(DAC)，内置2.5 V、2 ppm/°C内部基准电压源（默认使能）和增益选择引脚，满量程输出电压为2.5 V（增益 = 1）或5 V（增益 = 2）。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5677R采用28引脚引脚架构芯片级封装(LFCSP)，内置一个上电复位(POR)电路，确保DAC输出上电至并保持在零电平，直到执行一次有效的写操作为止。AD5677R还内置关断模式，在此模式下，将功耗降至2 μA（典型值）。

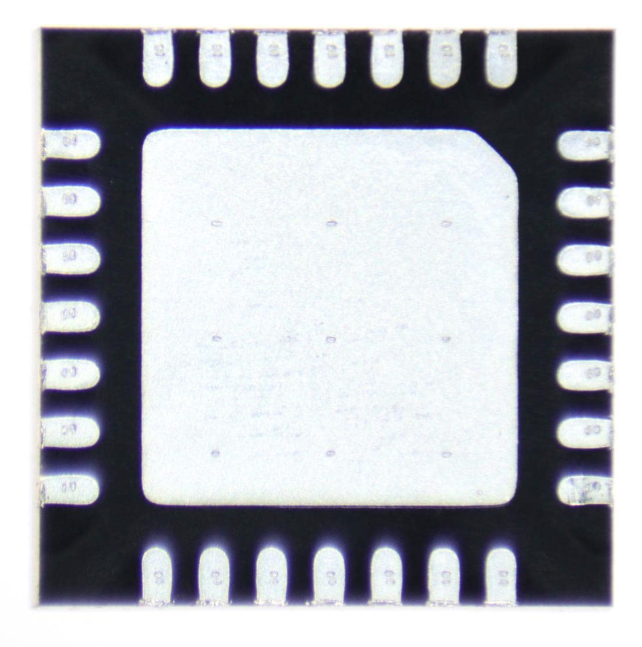

AD5677R低功耗、数模转换器(DAC)的概述及特性

特性

• 高相对精度 (INL)：±16 位时为最大值 4 LSB（仅限 AD5677R）• TUE：±0.14% FSR（最大值）

• 失调误差：±1.5 mV（最大值）

• 增益误差：±0.06% FSR（最大值）

• 低漂移，2.5 V 基准电压源温度系数：2 ppm/°C（典型值）

• 40 mA 短路电流

• 宽工作范围• 温度范围 −40°C 至 +125°C

• 2.7 V 至 5.5 V 电源电压范围

• 简化的实现方式• 用户可选增益 1 或 2（通过 GAIN 引脚）

• 1.8 V 逻辑兼容

• 400 kHz、兼容 I2C 的串行接口

• 符合 RoHS 标准的 28 引脚 4 mm × 4 mm LFCSP 封装
