几种常用电阻的结构和特点

2024/6/25 11:02:40

浏览次数: 8

常用的电阻结构主要有碳膜电阻、金属膜电阻、金属氧化物电阻、线性电位器和可变电阻，它们各自具有不同的特点：

碳膜电阻：碳膜电阻是将碳粉末涂覆在陶瓷基底上制成的电阻器件，具有价格低廉、稳定性好、耐高温等特点。

金属膜电阻：金属膜电阻采用金属膜蒸镀在陶瓷或石英基底上制成，具有精度高、稳定性好、温度系数小等特点。

金属氧化物电阻：金属氧化物电阻采用金属颗粒和氧化物混合压制而成，具有精度高、温度系数低、稳定性好等特点。

线性电位器：线性电位器是一种可以调节电压和电流的电阻器，具有简单易用、调节范围大等特点。

可变电阻：可变电阻是一种可以调节电阻值的器件，常用于调节电路中的电阻值，具有灵活性高、精度高等特点。

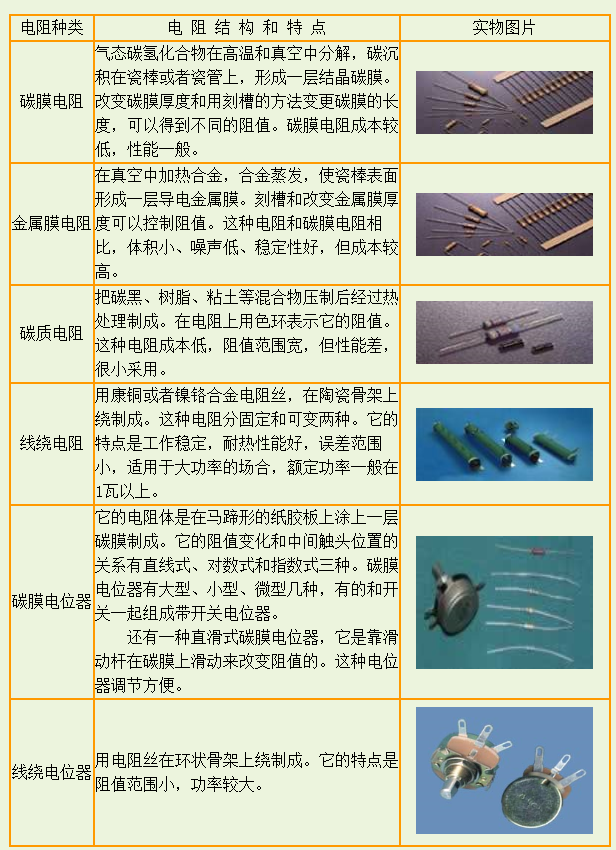

几种常用电阻的结构和特点

声明：图片版权归原作者所有
