TQP369184通用缓冲放大器的概述及特性

2024/7/17 17:38:29
浏览次数: 3

Qorvo的TQP369184是一款通用缓冲放大器，采用低成本表面贴装封装，提供高动态范围。在1.9 GHz时，放大器通常提供20.6 dB增益、+28.4 dBm OIP3和3.9 dB噪声系数，同时消耗45 mA电流。该设备将可靠的性能与一致的质量相结合，在+85°C的安装温度下保持MTTF值超过100年。该设备采用无铅/绿色/RoHS兼容的行业标准SOT-363封装。该器件也可作为TQP369182采用SOT-89封装。

TQP369184由采用Qorvo高可靠性InGaP/GaAs HBT工艺技术的达林顿对放大器组成。操作只需要隔直电容器、偏置电阻器和电感性射频扼流圈。

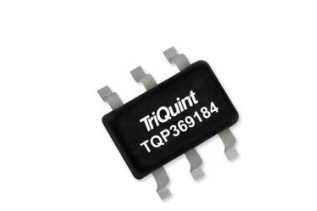

TQP369184通用缓冲放大器的概述及特性

这种宽带MMIC放大器可以直接应用于各种当前和下一代无线技术，如CDMA、WCDMA和LTE。此外，TQP369184将适用于DC至6 GHz频率范围内的其他应用。

特性

•直流至6000 MHz

•级联增益块

•内部匹配50欧姆

•1.9 GHz时增益为20.6 dB

•+28.4 dBm输出IP3

•+15.5 dBm P1dB

•1000 V 1C级ESD额定值
