LFCV-1752+低通滤波器的概述及特性

2024/8/5 16:11:55
浏览次数: 3

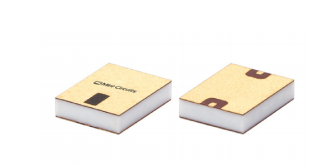

Mini-Circuits的LFCV-1752+是一种微型低温共烧陶瓷（LTCC）低通滤波器，具有直流至17.5 GHz的通带，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了1dB的典型插入损耗。采用1210陶瓷外形，非常适合密集信号链PCB布局，与MMIC尺寸和性能相辅相成。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

LFCV-1752+低通滤波器的概述及特性

特点

插入损耗低，典型值为1dB。

通带回波损耗，典型值14dB。

阻带抑制，典型值38 dB。

 1210表面安装占地面积

功率处理：4.5瓦
