ADR3412高精度基准电压源的概述及特性、引脚图

2024/8/9 16:32:40
浏览次数: 2

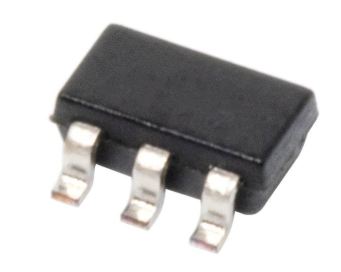

ADR3412为低成本、低功耗、高精度基准电压源，具有± 0.1%的初始精度、低工作电流和低输出噪声特性，采用SOT23小型封装。为实现高精度，在最终组装阶段，利用ADI公司专有的Digi-Trim®技术对输出电压和温度系数进行了数字调整。低输出电压迟滞和低长期输出电压漂移进一步提高了这些器件的稳定性和可靠性。

ADR3412高精度基准电压源的概述及特性、引脚图

此外，低工作电流（最大100 μA）使该器件适合用在低功耗设备中，其低输出噪声特性则有助于保持关键信号处理系统的信号完整性。这些CMOS基准电压源可提供较宽的输出电压范围，所有器件的额定温度范围均为−40°C至+125 °C扩展工业温度范围。

具备的特性

• 初始精度：±0.1%

• 最大温度系数：8 ppm/°C

• 工作温度：-40°C至+125 °C

• 输出电流：+10 mA源电流/-3 mA吸电流

常见应用

• 精密数据采集系统

• 工业仪器仪表

• 医疗设备

• 电池供电设备

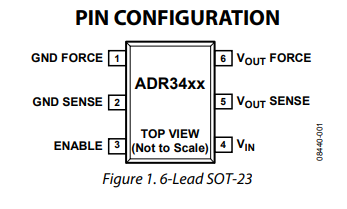

引脚图

ADR3412高精度基准电压源的概述及特性、引脚图
