AD5560是一款高性能、高集成度器件电源，提供可编程的驱动电压和测量范围。其包括所需的DAC电平，用以设置驱动放大器的可编程输入，此外还包括箝位和比较器电路。片内集成用于DAC功能的失调和增益校正功能。它提供多种可编程测量电流范围，包括五种内部固定范围和两种分别提供最高1.2 A和500 mA电流的外部可选范围（EXTFORCE1和EXTFORCE2）。高电流电平时可实现的电压范围受裕量和最大功耗限制。
并且通过并联或联合多个DPS器件，可以实现1.2 A以上的电流范围或高电流与高电压组合。发生过流、过温状况时，它会提供开漏报警输出，或者在SENSE、DUTGND线上提供开尔文报警。
该DPS的功能通过一个与SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容的简单三线式串行接口控制，接口时钟速度最高可达50 MHz。
具备的特性
• 可编程器件电源(DPS)
• FV、MI、MV、FNMV功能
• 5个内部电流范围（片内RSENSE）
• ±5 μA、±25 μA、±250 μA、±2.5 mA、±25 mA
• 2个外部高电流范围（外部RSENSE）
• EXTFORCE1：±1.2 A（最大值）
• EXTFORCE2：±500 mA（最大值）
• 集成可编程电平
• 全部为16位DAC：驱动DAC、比较器DAC、箝位DAC、失调DAC、OSD DAC、DGS DAC
• 可编程开尔文箝位和报警
• 片内集成失调和增益校正寄存器
• 驱动DAC提供斜坡电源压摆模式
• 可编程压摆率特性：1 V/μs至0.3 V/μs
• DUTGND开尔文检测和报警

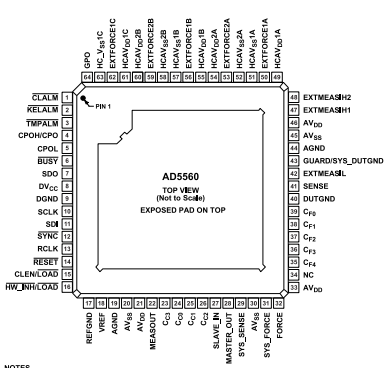

AD5560引脚图
