ENC28J60以太网控制器的概述及特性、引脚图

2024/8/13 16:10:25
浏览次数: 2

Microchip的ENC28J60是一款28针10BASE-T独立以太网控制器，具有板载MAC和PHY、8K字节缓冲RAM和SPI串行接口。ENC28J60的封装尺寸很小，最大限度地降低了复杂性、电路板空间和成本。目标应用包括VoIP、工业自动化、楼宇自动化、家庭控制、安全和仪表。

特性

•兼容IEEE 802.3

•集成MAC和10BASE-T

•8K字节传输/接收数据包双端口缓冲区

•可编程碰撞自动重传

•内部DMA用于快速内存复制

•可编程唤醒多种数据包格式，包括Magic packet®、单播、多播、广播、特定数据包匹配或任何数据包

•硬件辅助IP校验和

•可编程模式匹配，在用户定义的偏移量下，数据包内最多可匹配64个字节

•包装：SOIC-SPDIP-SSOP-QFN（6x6毫米）

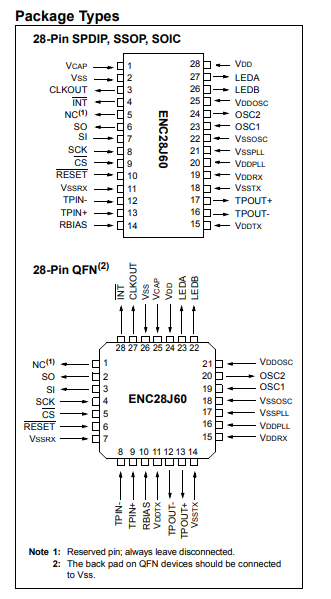

引脚图

ENC28J60以太网控制器的概述及特性、引脚图
