TMS320C30数字信号处理器的概述及特性、引脚图

2024/8/13 16:16:42
浏览次数: 2

TMS320C30是德州仪器一款采用0.7µm三电平金属CMOS技术制造的32位浮点处理器。

TMS320C30的内部总线和特殊的DSP指令集具有执行高达50 MFLOPS（每秒百万次浮点运算）的速度和灵活性。TMS320C30通过在硬件中实现其他处理器通过软件或微码实现的功能来优化速度。这种硬件密集型方法提供了以前在单个芯片上无法获得的性能。TMS320C30可以在单个周期内对整数或浮点数据执行并行乘法和ALU运算。每个处理器还拥有一个通用寄存器堆、一个程序缓存、专用ARAU、内部双存取存储器、一个支持并发I/O的DMA通道和较短的机器周期时间。高性能和易用性是这些功能的结果。大地址空间、多处理器接口、内部和外部生成的等待状态、两个外部接口端口、两个定时器、串行端口和多中断结构极大地增强了通用应用程序。TMS320C30支持从主处理器到专用协处理器的各种系统应用。

部分特性

32位高性能CPU

16-/32位整数和32-/40位浮点运算

32位指令字，24位地址

两个1K×32位单周期双访问片上RAM块

一个4K×32位单周期双访问片上ROM块

片上存储器映射外设：

–两个串行端口

–两个32位定时器

–单通道直接内存访问

用于并发I/O和CPU操作的（DMA）协处理器

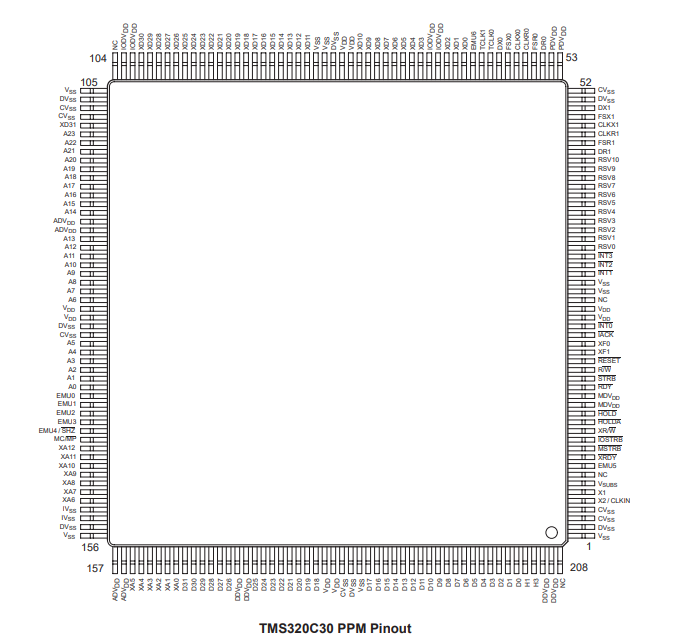

引脚图

TMS320C30数字信号处理器的概述及特性、引脚图
