IGB50N65S5功率分立IGBT的概述及特性、引脚图

2024/8/13 16:45:09

浏览次数: 5

IGB50N65S5是英飞凌其中的一款型号，650 V、50 A高速开关TRENCHSTOP™5 in D2Pak（TO263）封装单IGBT，适用于在10 kHz和40 kHz之间切换的应用，可提供高效率、更快的上市周期、降低电路设计复杂性和优化PCB材料成本。

特性

•在25°C时，VCEsatof非常低，为1.35 V，比TRENCHSTOP™5 H5低20%

•IC（n）=标称电流的四倍（100°C Tc）

•无尾流的软电流下降特性

•对称、低电压过冲

•栅极电压受控（无振荡）。没有设备意外转动的风险，也不需要夹紧闸门

•最高结温Tvj=175°C

•符合JEDEC标准

优势:

•不需要VCE（峰值）箝位电路

•适用于单个开启/关闭栅极电阻器

•无需闸门夹紧部件

•不需要带米勒夹紧的闸门驱动器

•减少所需的EMI滤波

•非常适合并联

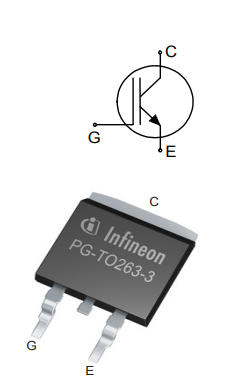

引脚图

IGB50N65S5功率分立IGBT的概述及特性、引脚图
