SM6T39CA意法ST半导体的概述及特性

2024/8/13 17:10:03

浏览次数: 5

SM6T系列旨在根据IEC 61000-4-2和MIL STD 883方法3015保护敏感设备免受静电放电，并根据IEC 61000-4-4和5保护电气过应力。该设备通常用于应对低于600 W（10/1000μs）的浪涌。

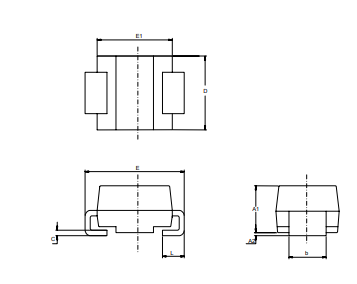

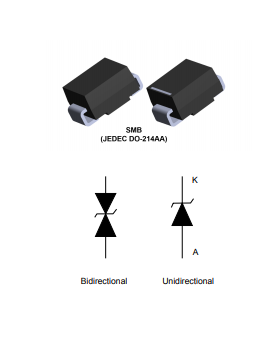

Planar技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端设备和SMPS。SM6T系列采用SMB封装。

特性

•峰值脉冲功率：600 W（10/1000μs）和4 kW（8/20μs）

•隔离电压范围为5 V至188 V

•单向和双向类型

•低漏电流：25°C时0.2μA，85°C时1μA

•最大工作温度：150°C

•最大Tj时的高功率能力：高达515 W（10/1000µs）

•铅表面处理：亚光镀锡
