亚德诺ADUM5010ARSZ-RL7直流转换器中文资料

2024/8/14 9:57:07
浏览次数: 6

亚德诺ADUM5010ARSZ-RL7直流转换器中文资料

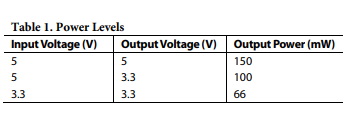

ADuM50101是一款集成、隔离的直流到直流转换器。dc-dc转换器基于Analog Devices，股份有限公司的iCoupler®技术，可提供调节的隔离电源，可在3.15 V和5.25 V之间调节。输入电源电压范围从略低于所需输出到显著更高。表1显示了流行的组合及其相关的功率水平。

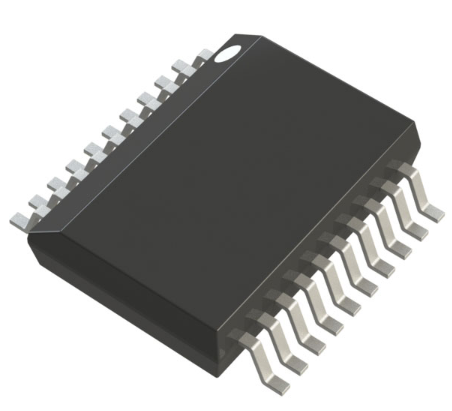

亚德诺ADUM5010ARSZ-RL7直流转换器中文资料

iCoupler芯片级变压器技术用于隔离逻辑信号和直流-直流转换器的磁性元件。其结果是一种小尺寸、全隔离的解决方案。isoPower使用高频开关元件通过其变压器传输功率。在印刷电路板（PCB）布局过程中必须特别小心，以满足排放标准。

特性

• isoPower 集成隔离式DC/DC转换器

• 3.15 V或5.25 V调节输出

• 最高150 mW输出功率

应用

电源启动偏压和栅极驱动

隔离传感器接口

工业PLC

引脚图

亚德诺ADUM5010ARSZ-RL7直流转换器中文资料
