亚德诺ADUM5028-5BRIZ-RL直流转换器中文资料

2024/8/14 10:12:08

浏览次数: 2

ADuM5028是一款集成isoPower®的隔离式DC/DC转换器。该DC/DC转换器采用ADI公司的iCoupler®技术，能够提供在全负载下低于有关带铁氧体的2层PCB的CISPR22 B类限制的稳压隔离电源。

ADuM5028在300 mW应用中无需设计和构建隔离式DC/DC转换器。iCoupler芯片级变压器技术用于DC/DC转换器的磁性元件。因此可提供小尺寸、隔离解决方案。

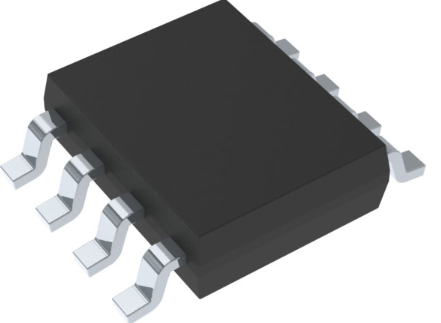

ADuM5028隔离式DC/DC转换器提供节省空间的8引脚宽体SOIC封装。

特性

• 集成isoPower 的隔离式DC/DC转换器

• ADuM5020输出电流：100 mA

• ADuM5028输出电流：60 mA

• 满足全负载条件下2层PCB的CISPR22 B类辐射限制要求

• 16引脚SOIC_W封装，最小爬电距离为7.8 mm

• 8引脚SOIC_IC封装，最小爬电距离为8.3 mm

• 工作温度高达：125°C（最大值）

• 安全和法规认证

应用

• RS-485/RS-422/CAN 收发器电源

• 电源启动偏置和栅极驱动

• 隔离传感器接口

引脚图

亚德诺ADUM5028-5BRIZ-RL直流转换器中文资料
