亚德诺ADUM6000ARWZ直流转换器中文资料

2024/8/14 10:35:17
浏览次数: 3

ADuM6000是一款基于ADI公司 iCoupler® 技术的隔离式DC/DC转换器。 该DC/DC转换器可提供多种输入/输出电压组合的稳压隔离功率 ， 如数据手册的表1所列。 ADI公司芯片级变压器 iCoupler 技术使这款DC/DC转换器的隔离功率传输效率最高可达31% ， 因此可提供小尺寸、完全隔离的解决方案 。

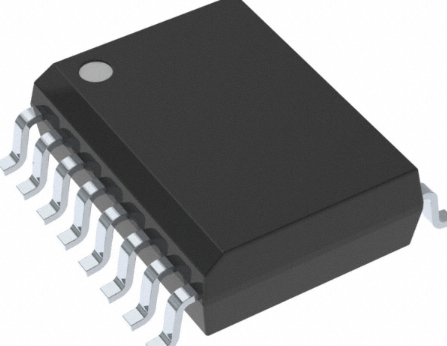

亚德诺ADUM6000ARWZ直流转换器中文资料

特性

• 集成isoPower 的隔离式DC/DC转换器

• 5 V或3.3 V调节输出

• 最高400 mW输出功率

• 16引脚SOIC封装，爬电距离大于7.6 mm

• 工作温度最高可达105°C（最大值）

• 高共模瞬变抗扰度：>25 kV/µs

• 热过载保护

应用

• USB 外设电源

• RS-232/RS-422/RS-485 收发器电源

• 工业现场总线电源

• 电源启动偏置

• 工业PLC

引脚图

亚德诺ADUM6000ARWZ直流转换器中文资料
在线留言询价
