亚德诺LTM4691EY#PBF稳压器中文资料

2024/8/14 10:37:15
浏览次数: 5

LTM4691是一款符合RoHS标准的无铅产品。LTM4691是一款完整的双通道2A输出开关模式DC/DC电源，采用小型3mm × 4mm × 1.18mm LGA封装。封装中包含开关控制器、功率FET、电感和所有支持元件。在2.25V至3.6V的输入电压范围内工作时，LTM4691支持具有通过外部电阻设置的0.5V至2.5V可编程输出电压范围的两个输出。其高效率设计在每个输出上提供高达2A的连续电流。只需要输入和输出体电容。

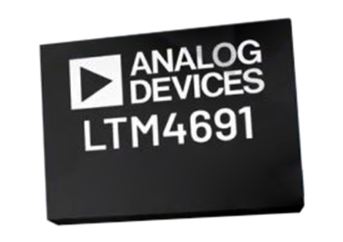

亚德诺LTM4691EY#PBF稳压器中文资料

LTM4691在强制连续模式下工作以实现低噪声跳脉冲模式，或在轻负载下以突发模式工作以实现高效率。典型的降压开关频率为2MHz且可在1MHz至3MHz之间同步。其高开关频率和电流模式架构可在不牺牲稳定性的情况下对线路和负载变化作出快速瞬态响应。其他特性包括精密运行阈值、PGOOD信号、输出过压保护、热关断和输出短路保护。

特性

• 微小表面黏着式纤薄型 3mm × 4mm × 1.18mm LGA 封装

• 输入电压范围：2.25V 至 3.6V

• 双 2A 直流输出电流

• ±1.5% 总输出电压调节

• 电流模式控制，快速瞬态响应

• 外部频率同步

• 180° 错相运行

应用

• 电信、网络和工业设备

• 负载点调整

• FPGA、ASIC内核电源

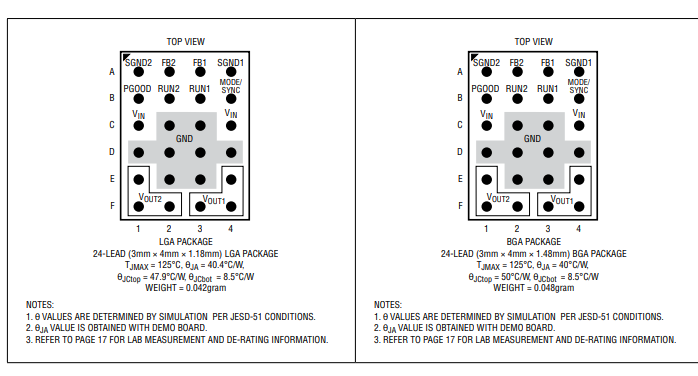

引脚图

亚德诺LTM4691EY#PBF稳压器中文资料
