亚德诺LTM8020EV#PBF稳压器中文资料

2024/8/14 10:43:02
浏览次数: 3

LTM8020 是一款完整的 200mA、DC/DC 降压型电源。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。LTM8020 可在 4V 至 36V 的输入电压范围内运作，支持 1.25V 至 5V 的输出电压范围 (由单个电阻器来设定)。仅需采用大容量电容器便可实现完整的设计。 LTM8020 符合 EN55022 的辐射发射要求。可加入标准滤波器件以符合传导发射要求。

亚德诺LTM8020EV#PBF稳压器中文资料

由于采用了扁平 (高度仅 2.32mm) 纤巧型封装，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。

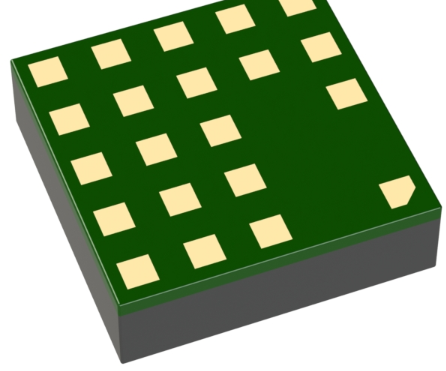

LTM8020 采用耐热增强型的紧凑 (6.25mm x 6.25mm)、扁平 (高度仅 2.32mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8020 是无铅型器件，并符合 RoHS 标准。

特性

• 完整的降压型开关模式电源

• 宽输入电压范围：4V 至 36V

• 1.25V 至 5V 输出电压

• 符合 EN55022 Class B 要求

• 200mA 输出电流

• 电流模式控制

应用

• 汽车电池调节

• 便携式产品电源

• 分布式电源调节

• 工业电源

• 墙上变压器调节

引脚图

亚德诺LTM8020EV#PBF稳压器中文资料
