亚德诺ADUM6028-5BRIZ转换器中文资料

2024/8/14 11:03:22
浏览次数: 3

ADuM6028为集成isoPower®的隔离式DC/DC转换器。这些DC/DC转换器采用ADI公司的iCoupler® 技术，能够提供在全负载下低于有关带铁氧体的2 层印刷电路板(PCB)的CISPR22 B类限制的稳压隔离电源。数据手册中的表1至表4列出了常见的电压组合及其关联的电流输出电平。

亚德诺ADUM6028-5BRIZ转换器中文资料

ADuM6028在高达500mW的应用中无需设计和构建隔离式DC/DC转换器。iCoupler芯片级变压器技术用于DC/DC转换器的磁性元件。因此可提供小尺寸、隔离解决方案。

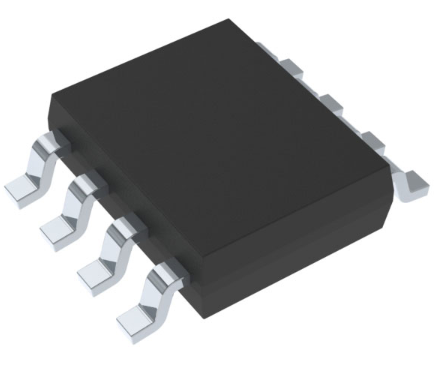

ADuM6028采用节省空间的8引脚宽体SOIC_IC封装。

特性

• 集成isoPower的隔离式DC/DC转换器

• ADuM6028输出电流：60 mA

• 通过AEC-Q100汽车应用认证

• 满足全负载条件下2‑层PCB的CISPR22 B类辐射限制要求

• 8引脚SOIC_IC封装，最小爬电距离为8.3 mm

• 工作温度最高可达：125°C（最大值）

应用

• RS-485/RS-422/CAN收发器电源

• 电源启动偏置和栅极驱动

• 隔离传感器接口

• 汽车车载充电器(OBC)和DC/DC器件

• 工业PLC

引脚图

亚德诺ADUM6028-5BRIZ转换器中文资料
