亚德诺ADG772BCPZ-REEL7单刀双掷（SPDT）开关中文资料

2024/8/14 11:27:10

浏览次数: 3

ADG772是一款低电压CMOS器件，包括两个独立选择的单刀双掷（SPDT）开关。一般用作通用开关设计的，支持USB1.1及USB2.0信号。

ADG772提供1260Mbps数据速率，适合高频数据切换。导通时，每个开关在两个方向都表现优良，输入信号范围可以扩展至电源电压。ADG772执行先开后合的开关动作。

ADG772采用12引脚LFCSP封装以及10引脚小型LFCSP封装。这些封装使得ADG772成为电路板空间有限应用的理想选择。

特性

•与USB2.0（480Mbps）与USB1.1（12Mbps）信号开关兼容

•典型功耗：<0.1µW

•单电源电压：2.7V～3.6V

•微小型10引脚1.6mm×1.3mmLFCSP封装以及12引脚3mm×3mmLFCSP封装

•符合RoHS标准

应用

•USB2.0信号开关电路

•手机

•PDAs

•MP3播放器

•电池供电系统

•耳机开关

•音频与视频信号路由

•通信系统

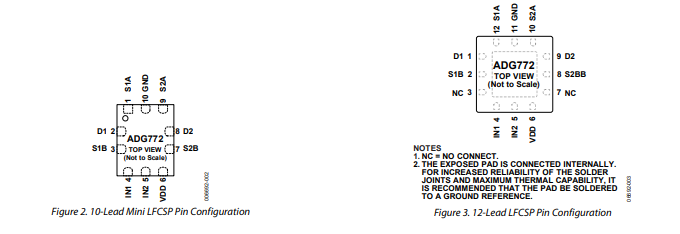

引脚图
