亚德诺ADG719BRTZ-REEL单刀双掷（SPDT）开关中文资料

2024/8/14 11:34:01

浏览次数: 3

ADG719是一款单芯片CMOS单刀双掷（SPDT）开关。采用亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。

该开关可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合ADI的新一代DAC和ADC使用。

接通时，ADG719的各开关在两个方向的导电性能相同。ADG719为先开后合式开关。

由于采用了亚微米工艺，−3 dB带宽可以达到200 MHz以上。

ADG719提供6引脚SOT-23和8引脚MSOP两种封装。

ADG719-EP支持防务和航空航天应用。

特性

• 单电源：1.8 V 至5.5 V

• 导通电阻：4 Ω （最大值）

• 导通电阻平坦度：0.75 Ω（典型值）

• -3 dB带宽大于200 MHz

• 轨到轨工作

• 6引脚SOT-23 封装和8引脚 MSOP 封装

• 快速开关时间

接通时间tON：12 ns

断开时间tOFF：6 ns

• 典型功耗：<0.01 µW

• TTL/CMOS兼容型

应用

电池供电系统

通信系统

取样和保持系统

音频信号路由

视频切换

机械簧片继电器更换

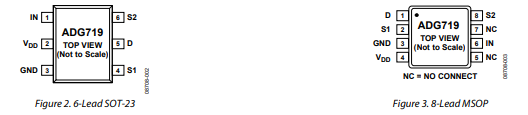

引脚图
