ADI(亚德诺)ADG1411YCPZ四通道单刀单掷开关中文资料

2024/8/15 16:40:07
浏览次数: 3

ADG1411是亚德诺品牌单片互补金属氧化物半导体 (CMOS) 套件，包含四个采用 iCMOS® 工艺设计的可独立选择开关。iCMOS（工业 CMOS）是一种将高电压 CMOS 和双极技术结合在一起的模块化制造工艺。它可促进各种高性能模拟 IC 的开发，这些 IC 能以 33 V 电压在前代高电压套件无法实现的封装中运行。与使用传统 CMOS 工艺的模拟 IC 不同，iCMOS 元件可耐受高电源电压，同时提供更高的性能，显著降低功耗并减小封装尺寸。

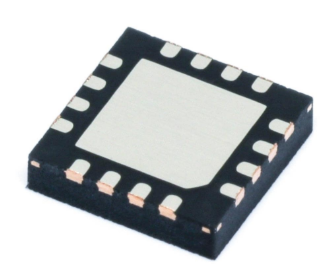

ADI(亚德诺)ADG1411YCPZ四通道单刀单掷开关中文资料

导通电阻曲线在整个模拟输入范围内非常平坦，可确保在切换信号时实现出色的线性度和低失真度。iCMOS 构造可确保超低功耗，使套件非常适用于便携式和电池供电仪器。

ADG1411包含四个独立的单刀单掷 (SPST) 开关。ADG1411 开关在适当控制输入时通过逻辑 0 开启。

特性

• 导通电阻为 1.5 Ω

• 导通电阻平坦度为 0.3 Ω

• 通道间导通电阻匹配度为 0.1 Ω

• 每通道连续电流

• LFCSP：250 mA

• TSSOP：190 mA

• 全定工作电压为 +12 V、±15 V 和 ±5 V

应用

自动化测试设备

数据采集系统

电池供电系统

取样和保持系统

音频信号路由

视频信号路由

通信系统

继电器更换

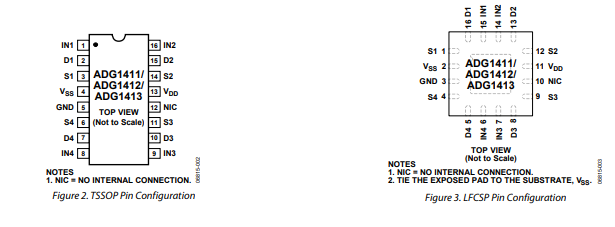

引脚图

ADI(亚德诺)ADG1411YCPZ四通道单刀单掷开关中文资料
