SYPS-2-252+是Mini-Circuits一款功分器/合路器芯片，其工作频率最小5MHz，最大2500MHz，并且具备最大2.4dB插入损耗，ROHS兼容封装-8。

特征

•宽带，5至2500 MHz。可用频率为0.5至2800 MHz

•低振幅不平衡，典型值为0.1 dB。

•低相位不平衡，典型值为1度。

应用

•甚高频/超高频

•通信系统

•接收器和发射器

•仪器仪表

•有线电视

•蜂窝、GPS、PCS

点击购买：SYPS-2-252+

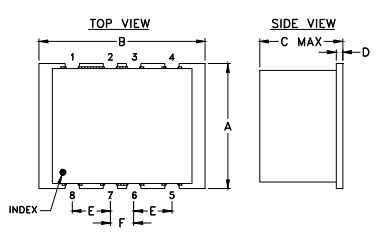

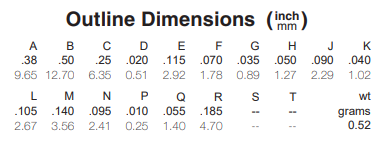

产品尺寸图

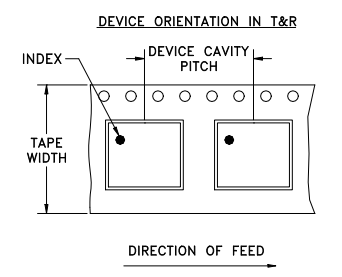

Tape & Reel Packaging TR-F61
