【Mini】JSPHS-150+移相器中文资料

2024/8/15 17:41:49

浏览次数: 5

JSPHS-150+是一款移相器芯片，其工作频率最小100MHz，最大150MHz，相移最小180度，最大180度，符合ROHS标准，外壳BK276，14针。

特征

•低插入损耗，典型值为1.0 dB。

•电压驻波比良好，典型值为1.3。

•镀焊料J引线，具有出色的可焊性和应力释放

•可水洗

应用

•飞机通信

•前馈放大器的延迟

点击购买：JSPHS-150+

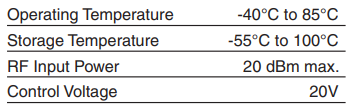

最大额度

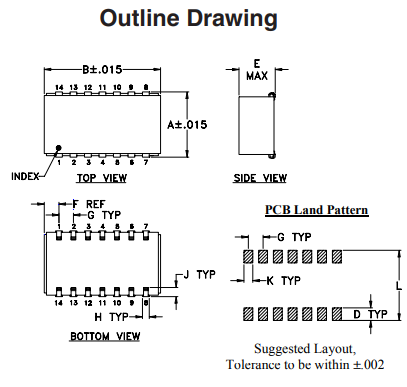

尺寸图

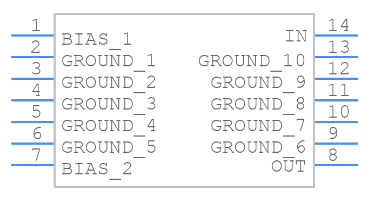

芯片符号
