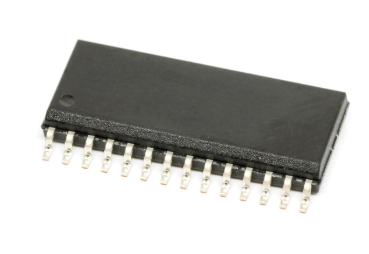

ADuM41371是一款已专门针对绝缘栅极双极晶体管(IGBT)驱动进行优化的单通道栅极驱动器。
ADuM4137可为过流事件、远程温度过热事件、欠压锁定(UVLO)和热关断(TSD)提供隔离式故障报告。ADuM4137中集成了过流检测功能，可在发生过流事件的情况下保护IGBT。在发生故障的情况下，分裂式发射器过流检测可与高速两级关闭功能相结合。
ADuM4137为外部金属氧化物半导体场效应晶体管(MOSFET)提供一个米勒箝位控制信号，可在使用单轨电源的情况下在栅极电压降至低于2.0V（典型值）和高于GND2时实现可靠的IGBT关闭。可以在进行或不进行米勒箝位操作的情况下使用单极次级电源工作。
如果开启后栅极电压未在允许的时间内(tDVL)上升到内部阈值(VDVL)以上，低栅极电压检测电路可触发故障。此电路可检测导致栅极短路或弱驱动的IGBT套件故障。
对于公共IGBT两级台阶电压电平，次级下降UVLO设置为11.24V（典型值）。
ADuM4137提供现场温度编程功能。可以使用两个温度传感器引脚，通过套件初级端的串行端口接口(SPI)总线，对IGBT的系统温度、感应二极管增益和偏移进行隔离式监控。值存储在次级端的EEPROM上。此外，可以对特定的电压偏移、温度感应报告频率和重要延迟进行编程。
特性
•6A峰值驱动器输出功能
•内部关闭NFET，导通电阻：<0.95Ω
•内部打开PFET，导通电阻：<1.18Ω
•分裂式发射器过流保护
•具有栅极感应输入的米勒箝位输出
•隔离式故障输出
•隔离式温度传感器回读
•传播延迟
•上升：105ns（典型值）
•下降：107ns（典型值）
•最小脉冲宽度：70ns
•工作结温范围（−40°C至+150°C）
应用
•MOSFET/IGBT栅极驱动器
•光伏(PV)逆变器
•电机驱动器
•电源

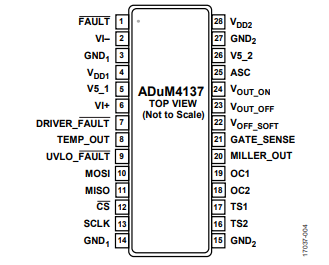

引脚图
