【亚德诺】DS80C320-QCG+单片机中文资料

2024/8/19 17:04:19
浏览次数: 1

DS80C320为快速的80C31兼容微控制器。使用重新设计的处理器内核，避免了浪费时钟和存储器周期。因此，在相同的晶体速度下，每条8051指令的执行速度比原始内核快1.5到3倍。使用相同的代码和相同的晶体，典型应用的速度提高了2.5倍。DS80C320提供33MHz的最大晶体速率，从而使表观执行速度达到82.5MHz（约2.5倍）。

DS80C320与标准80C32的所有三种封装引脚兼容，并提供相同的定时器/计数器、串行端口和I/O端口。简而言之，这些器件对于8051用户来说非常熟悉，但提供了16位处理器的速度。

除了更高的速度之外，DS80C320还提供了一些额外特性。其中包括第二个完整硬件串行端口、七个附加中断、可编程看门狗定时器、电源故障中断和复位。该器件还提供双数据指针(DPTR)以加速块数据存储器移动。它还可以将片外数据存储器访问的速度调整为2到9个机器周期，以便灵活地选择存储器和外设。

DS80C320工作电压范围为4.25V至5.5V，非常适合作为现有5V系统的高性能升级产品。

特性

• 80C32兼容

• 8051引脚和指令集兼容

• 四个8位I/O端口

• 三个16位定时器/计数器

• 256字节暂存区RAM

• 地址64kB ROM和64kB RAM

• 高速架构：

• 4个时钟/机器周期(8032 = 12)

• DC至33MHz (DS80C320)

• 121ns内的单周期指令

• 完成同等工作的功耗更少

• 双数据指针

• 通过可选的可变长度MOVX访问快/慢RAM/外设

• 高集成度控制器包括：

• 电源故障复位

• 可编程看门狗定时器

• 预警电源故障中断

• 两个全双工硬件串行端口

• 总共13个中断源，其中6个为外部中断源

• 采用40引脚DIP、44引脚PLCC和44引脚TQFP封装

应用

• 健身监测器

• 工业传感器

• IoT

• 便携式医疗设备

• 运动手表

• 可穿戴医疗设备

点击购买：DS80C320-QCG+

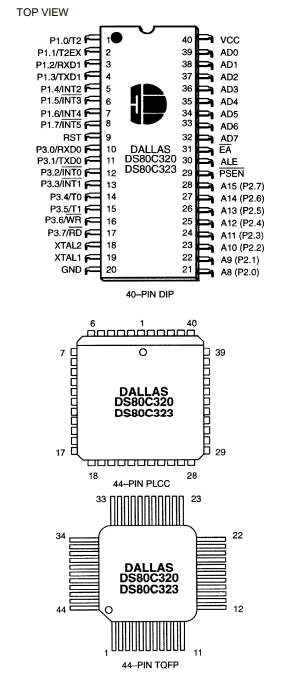

DS80C320-QCG+引脚图
