【ADI(亚德诺)】ADUC841BCPZ62-5单片机中文资料

2024/8/19 17:18:10
浏览次数: 5

ADuC841是完整的智能传感器前端，在单个芯片上集成了一个高性能自校准多通道ADC、一个双通道DAC和一个优化的单周期20 MHz 8位MCU（兼容8051指令集）。

ADuC841的时钟由一个最高频率为20 MHz的外部晶振提供该微控制器是经过优化的8052内核，峰值性能最高可达20 MIPS。提供三种不同的存储器选项，最大支持62 kB非易失性Flash/EE程序存储器。片内同时集成4 kB非易失性Flash/EE数据存储器、256字节RAM和2 kB扩展RAM。

这些器件还内置其它模拟功能、两个12位DAC、电源监视器和一个带隙基准电压源。片内数字外设包括2个16位Σ-Δ型。DAC、1个双通道输出16位PWM、1个看门狗定时器、1个时间间隔计数器、3个定时器/计数器和3个串行I/O端口（SPI、I2C和UART）。

特性

• 提高性能

• 单周期20 MIPS 8052内核

• 高速420 kSPS 12位ADC

• 增加内存

• 高达62 KB片内Flash/EE程序存储器

• 4 KB片内Flash/EE数据存储器

• 电路内可编程

• Flash/EE，保持时间为100年，耐久性为10万个周期

• 2304字节片内数据RAM

• 更小的封装

• 8 mm × 8 mm芯片级封装

• 52引脚PQFP引脚兼容升级

• 模拟I/O

• 8通道、420 kSPS高精度、12位ADC

• 片内、15 ppm/°C基准电压源

• DMA控制器、高速ADC转RAM捕获

• 两个12位电压输出DAC

• 双通道输出PWM Σ-Δ型DAC

• 片内温度监控器功能

• 高性能单周期内核

• 32 kHz外部晶振，片内可编程PLL

• 12个中断源，2个优先级

• 双数据指针，11位扩展堆栈指针

• 片内外设

• 时间间隔计数器(TIC)

• UART、I2C®和SPI®串行I/O

• 看门狗定时器(WDT)

• 电源监控器(PSM)

• 电源

• 正常：4.5 mA（3 V，内核CLK = 2.098 MHz）

应用

• 光纤网络——激光功率控制

• 基站系统

• 精密仪器、智能传感器

• 瞬变捕获系统

• DAS和通信系统

点击购买：ADUC841BCPZ62-5

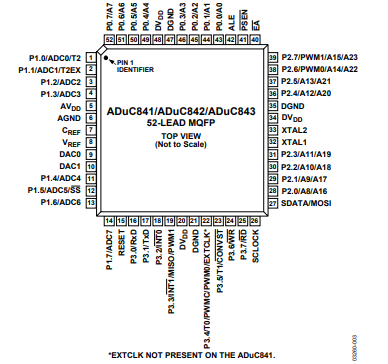

ADUC841BCPZ62-5引脚图
