【ADI(亚德诺)】DS87C520-QCL+单片机中文资料

2024/8/19 17:21:08
浏览次数: 4

DS87C520 EPROM高速微控制器均为快速的8051兼容微控制器。它们采用重新设计的处理器内核，不会浪费时钟和存储器周期。因此，在相同的晶体速度下，这些器件执行每条8051指令的速度比原始内核快1.5到3倍。使用相同的代码和相同的晶体，典型应用的速度将提高2.5倍。DS87C520提供33MHz的最大晶体速度，从而使表观执行速度达到82.5MHz（约2.5倍）。

DS87C520与标准8051的所有三种封装引脚兼容，并包括三个定时器/计数器、串行端口和四个8位I/O端口等标准资源。它们具有16kB EPROM或掩模ROM，以及额外的1kB数据RAM。采用OTP和窗口式封装。

除了更高的速度外，该微控制器还包括第二个完整硬件串行端口、七个附加中断、可编程看门狗定时器、欠压监视器和电源故障复位。该器件还提供双数据指针(DPTR)以加速块数据存储器移动。它还可以在2到9个机器周期范围内调整MOVX数据存储器访问的速度，以便灵活地选择外部存储器和外设。

新的电源管理模式(PMM)非常适用于便携式应用。借助此功能，软件可以选择更低速度的时钟作为主时基。正常操作的机器周期速率为每周期4个时钟，而PMM会以每个周期64或1024个时钟运行处理器。例如，在12MHz时，标准操作的机器周期速率为3MHz。在电源管理模式下，软件可以选择187.5kHz或11.7kHz机器周期速率。当处理器运行速度变慢时，功耗也会相应降低。

特性

• 80C52兼容

• 8051引脚和指令集兼容

• 四个8位I/O端口

• 三个16位定时器/计数器

• 256字节暂存区RAM

• 大容量片内存储器

• 16kB程序存储器

• 用于MOVX的1kB额外片内SRAM

• ROMSIZE特性

• 选择0至16kB范围内的内部ROM大小

• 支持访问整个外部存储器映射

• 可通过软件动态调节

• 可用作外部闪存的引导块

• 高速架构

• 4个时钟/机器周期(8051 = 12)

• 运行DC至33MHz时钟速率

• 121ns内的单周期指令

• 双数据指针

• 通过可选的可变长度MOVX访问快/慢RAM/外设

点击购买：DS87C520-QCL+

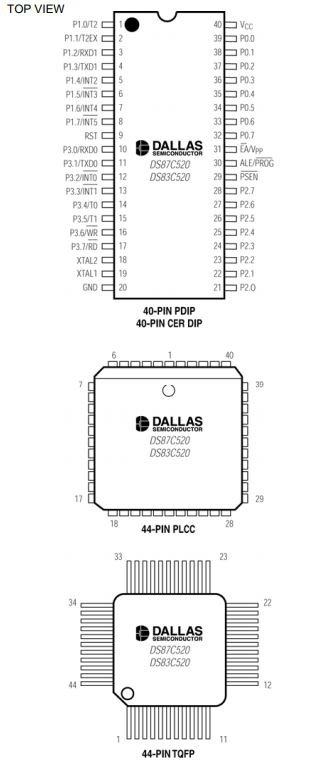

DS87C520-QCL+引脚图
