【ADI(亚德诺)】ADUCM4050BCBZ-R7单片机中文资料

2024/8/19 17:32:29
浏览次数: 5

ADuCM4050微控制器单元(MCU)是一款集成电源管理的超低功耗集成式微控制器系统，可用于处理、控制和连接。MCU系统基于Arm® Cortex®-M4F处理器。MCU还由数字外设、嵌入式静态随机存取存储器(SRAM)和嵌入式闪存、一个提供时钟、复位和电源管理功能的模拟子系统以及模数转换器(ADC)子系统组成。

特性

• EEMBC ULPBench™ score: 203

• 超低功耗活动和休眠模式

• 有效：

• 单电源供电(VBAT)：1.74 V至3.6 V

• 可选降压转换器可提高效率

• 存储器选项

• 集成ECC的512 KB嵌入式闪存

• 4 KB高速缓存可降低有源功率

• 128 KB可配置系统SRAM，带奇偶校验

• Up to 124 KB of SRAM can be retained in hibernate mode

• 安全

• 带有专用片内振荡器的看门狗

• 内置可编程多项式的硬件CRC

• 多奇偶校验位保护的SRAM

• ECC保护嵌入式闪存

• 安全

• 硬件加密加速度计，支持AES-128、AES-256和SHA-256

• 存储在闪存中的保护密钥，基于密钥的SHA-256

• HMAC、密钥包装和解包

• 用户代码保护

• 真正的随机数发生器(TRNG)

• 数字外设

• 3个支持硬件流控制的SPI接口，可与传感器、无线电和转换器实现无缝接口

• 一个I2C和2个UART串行接口

• SPORT用于与转换器和无线电本地接口

• 可编程GPIO（44个采用LFCSP封装，51个采用WLCSP封装）

• 3个支持PWM的通用定时器

• 用于驱动RGB LED的RGB定时器

• 带有SensorStrobe™ 和时间戳的RTC和FLEX_RTC

• 可编程传呼机

• 27通道DMA控制器

• 时钟特性

• 26 MHz时钟：片内振荡器、外部晶体振荡器、用于外部时钟的SYS_CLKIN

• 32 kHz时钟：片内振荡器、低功耗晶体振荡器

• 具有可编程分频器的集成式PLL

• 用于外部晶体的时钟故障检测

• 模拟外设

• 12位SAR ADC、1.8 MSPS、8个通道、数字比较器

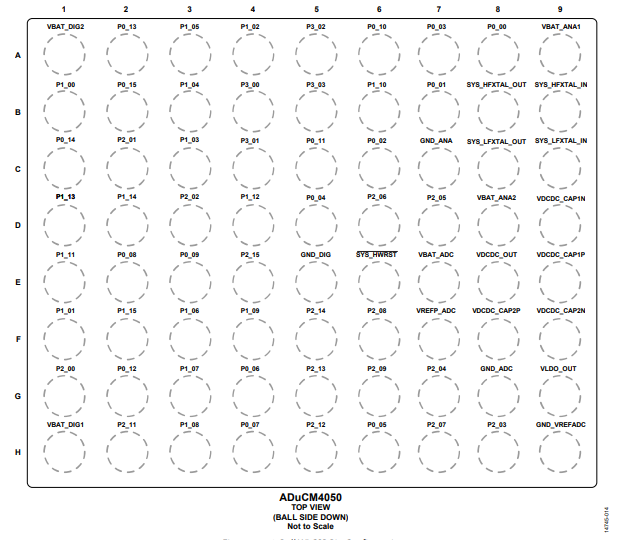

ADUCM4050BCBZ-R7引脚图

【ADI(亚德诺)】ADUCM4050BCBZ-R7单片机中文资料
