亚德诺LTC5562IUC#TRPBF射频混频器中文资料

2024/8/21 16:39:13
浏览次数: 6

LTC5562是一款通用型低功率混频器，专为要求宽输入带宽、低失真和低LO泄漏的应用而优化。该混频器可用于上变频或下变频应用，并提供一个1dB的标称转换增益。差分输入专为用于1:1传输线路巴伦而优化，输入在30MHz至7GHz范围内具有50Ω宽带匹配。

LO可以是差分或单端，并且只需要–1dBm的LO功率就能实现卓越的失真和噪声性能。LO输入端上的阻抗匹配在关断期间得到保持。这款混频器可提供低LO泄漏，大幅减少了输出滤波满足LO抑制要求的需要。

LTC5562采用一个3.3V电源以实现低功耗，而且启用控制可使器件关断以进一步节省功率。总的混频器电流可通过简单地增设一个与LGND引脚串联的电阻器进行调节，以适合要求更低功率的应用。

特性

• 宽带频率范围至 7GHz

• 低功率：2.7V 至 3.6V，40mA 电源

• 电源电流可调节到低至 15mA

• 能够进行上变频或下变频

• OIP3：在 3.6GHz 输出频率时为 +20dBm

• 转换增益：+1dB

• 低 LO 驱动功率：–4dBm 至 +2dBm

• 低阻抗匹配在停机期间得到保持

• 启用控制，10μA 停机电流

• 2kV ESD (HBM 和 CDM)

• –40℃ 至 105℃ 工作温度范围

• 小外形 2mm x 2mm 10 引脚 QFN 封装

应用

便携式收音机

便携式测试仪器

无线基础设施

固定无线接入设备

甚高频和超高频混频器

无线中继器

点击购买：LTC5562IUC#TRPBF

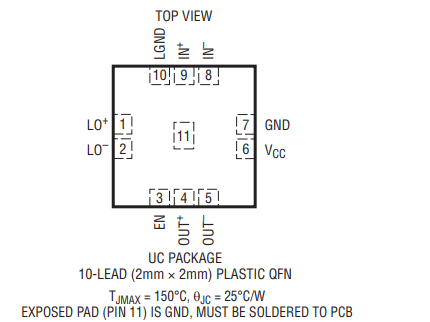

LTC5562IUC#TRPBF引脚图

亚德诺LTC5562IUC#TRPBF射频混频器中文资料
