亚德诺LTC5541IUH#PBF混频器中文资料

2024/8/21 17:10:22
浏览次数: 5

LTC®5541 隶属于一个覆盖 700MHz 至 4GHz 频率范围的高动态范围无源下变频混频器系列。LTC5541专为 1.3GHz 至 2.3GHz RF 应用而优化。LO 频率必须位于 1.4GHz 至 2.0GHz 的范围之内，以获得较佳性能。该器件的典型应用是具有一个 1.7GHz 至 2.2GHz RF 输入和低端 LO 的 LTE 或 W-CDMA 接收器。LTC5541 专为 3.3V 工作电压而设计，然而；IF 放大器可由 5V 电压来供电，旨在实现高的 P1dB。一个执行快速开关操作的集成 SPDT LO 开关可接受两个有源 LO 信号，同时提供高隔离度。

特性

• 转换增益：7.8dB (在 1950MHz)

• IIP3：26.4dBm (在 1950MHz)

• 噪声指数：9.6dB (在 1950MHz)

• 可针对 13dBm 输入 P1dB 进行配置

• 3.3V 电源，630mW 功耗

• 停机引脚

• 50Ω 单端 RF 和 LO 输入

• LO 输入 50Ω 匹配 (停机时)

• 高隔离度 LO 开关

• 0dBm LO 驱动电平

• 高 LO-RF 和 LO-IF 隔离度

• 小的解决方案外形尺寸

• 20 引脚 (5mm x 5mm) QFN 封装

点击购买：LTC5541IUH#PBF

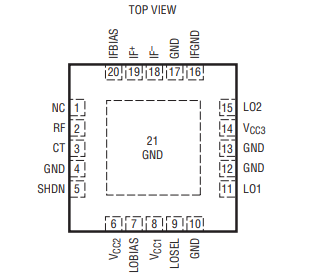

LTC5541IUH#PBF引脚图

亚德诺LTC5541IUH#PBF混频器中文资料
