HMC520A是一款紧凑型砷化镓(GaAs)、单片微波集成电路(MMIC)、同相正交(I/Q)混频器,采用24端子、符合RoHS标准的陶瓷无引线芯片载体(LCC)封装。该设备既可以用作图像抑制混频器,也可以用作单边带上变频器。
该混频器使用两个标准的双平衡混频器单元和一个在GaAs金属半导体场效应晶体管(MESFET)工艺中制造的90混频器。HMC520A是混合式图像抑制混频器和单边带上变频器组件的较小替代品。HMC520A消除了引线键合的需要,允许使用表面贴装制造技术。
特征
射频范围:6 GHz至10 GHz
LO输入频率范围:6 GHz至10 GHz
转换损耗:6 GHz至10 GHz时典型为8 dB
镜像抑制:6 GHz至10 GHz时的典型值为23 dBc
LO到RF隔离:典型值为43 dB
LO到IF隔离:典型值为25 dB
输入IP3:典型值19 dBm
输入P1dB压缩:7.1 GHz时典型值为10 dBm
8.5千兆赫
宽中频频率范围:直流至3.5 GHz
24端子陶瓷无引线芯片载体
应用
点对点微波无线电
点对多点无线电
视频卫星
数字收音机
仪器仪表
自动测试设备
点击购买:HMC520ALC4

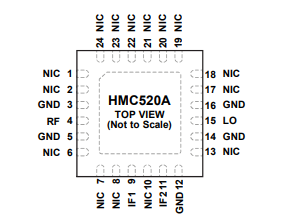

HMC520ALC4引脚图
