【Mini-Circuits】047-12SMP+同轴电缆中文资料

2024/8/22 15:35:49
浏览次数: 4

047系列Hand-Flex“同轴电缆非常适合在狭小空间内互连同轴组件或子系统。外屏蔽层为镀锡铜编织层和浸锡层，可最大限度地减少信号泄漏，同时灵活易弯曲。047系列Hand-Flex”电缆采用镀金铍铜结构。047系列Hand-Flex”电缆有各种长度可供选择，以满足您的要求。

【Mini-Circuits】047-12SMP+同轴电缆中文资料

特性

宽带频率覆盖，DC至18 GHz

低损耗，18 GHz时为1.65 dB

出色的回波损耗，18 GHz时为20 dB

几乎可以手工成型为任何定制形状，无需特殊的弯曲工具

3.2mm弯曲半径，适用于紧密安装

连接器接口，符合MIL-STD-348标准

非常适合组装系统的互连

应用

替换定制弯曲的0.047英寸半刚性电缆

通信接收器和发射器

军事和航空航天系统

环境和试验室

实验室使用

点击购买：047-12SMP+

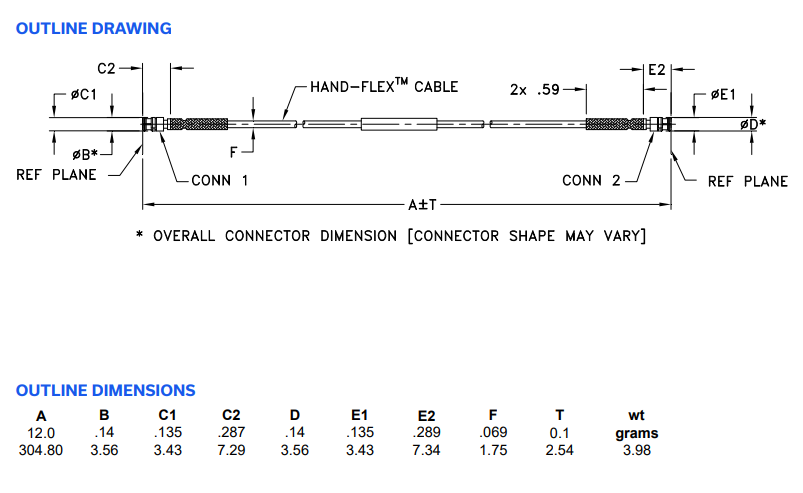

047-12SMP+尺寸图

【Mini-Circuits】047-12SMP+同轴电缆中文资料
