【Mini-Circuits】CY3-453-D+倍频器中文资料

2024/8/22 15:43:00

浏览次数: 7

Mini-Circuits的CY3-453-D+是一款超宽带MMIC频率倍频器，可将6.66至15 GHz的输入频率转换为20至45 GHz的输出频率。其宽输出范围使该型号适用于宽带系统以及各种窄带应用。CY3-453-D+芯片采用GaAs HBT技术，适用于芯片和导线组装。

特性

超宽带，输出范围为20至45 GHz

宽输入功率范围，+12至+17 dBm

低转换损耗，典型值20dB。

良好的基波和谐波抑制：F1>+40 dBc；F2＞+25 dBc；F4>+35 dBc。

应用

5G MIMO和回程无线电系统

卫星通信

测试和测量设备

雷达、电子战和电子对抗防御系统

点击购买：CY3-453-D+

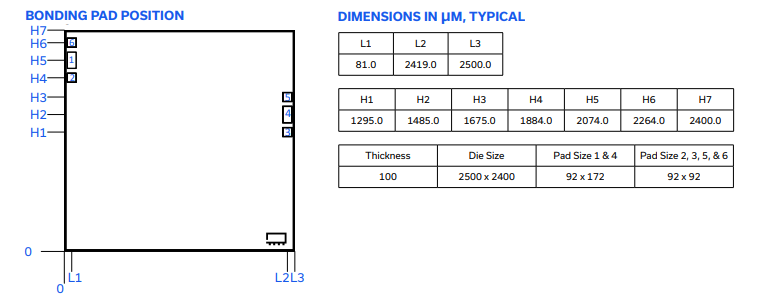

CY3-453-D+尺寸图

【Mini-Circuits】CY3-453-D+倍频器中文资料
